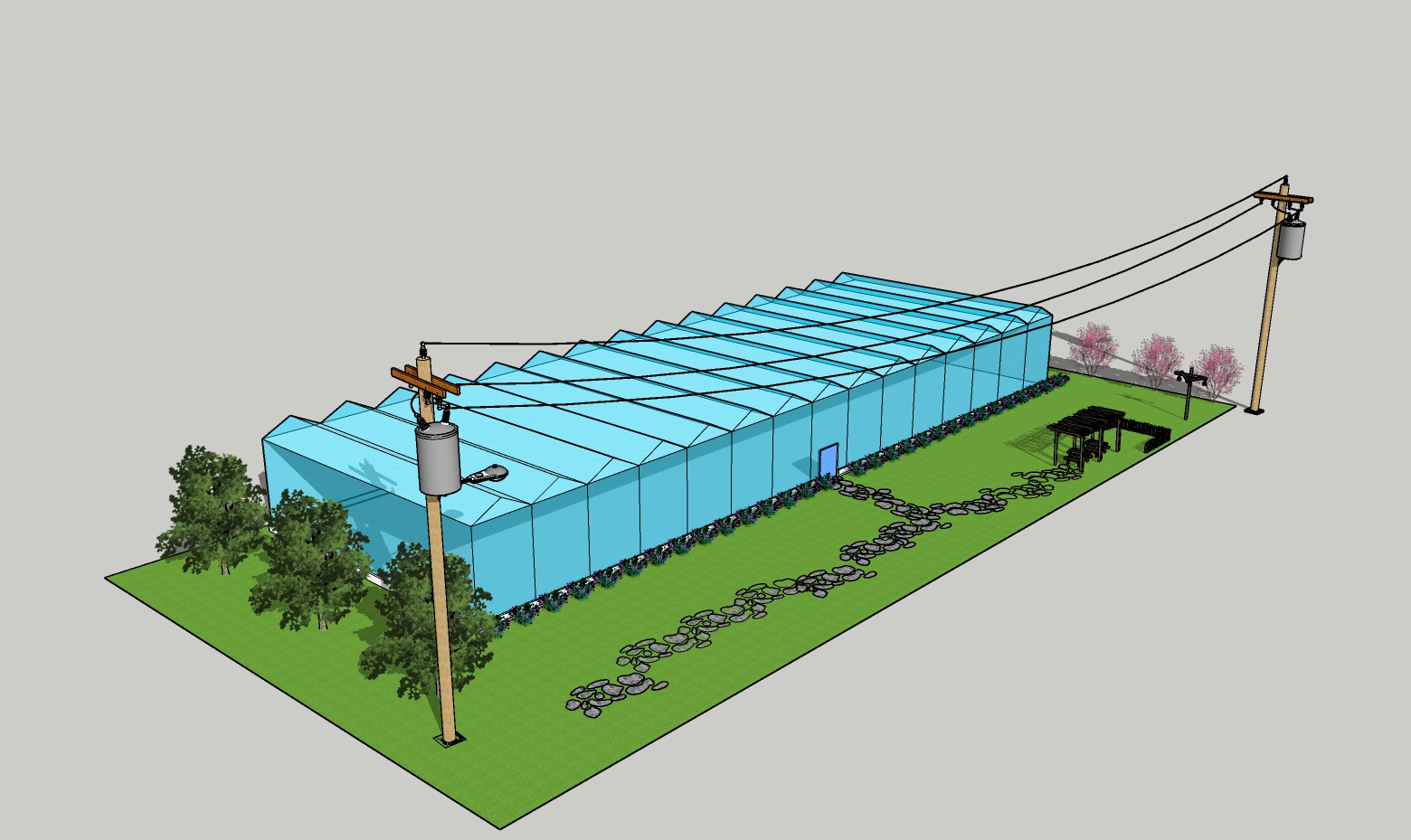

溫室設計玻璃溫室大棚建設的開窗系統
頂開窗通風系統及側翻窗
在溫室頂部設置齒輪、齒條軌道式電動開窗通風機構。頂開窗采用隔尖單向開窗，單窗尺寸1m*2m。本系統維護方便，經濟實用，已經達到國際先進水平。
1） 工作原理
傳動機械：直型齒輪齒條傳動
按下控制箱啟動開關按鈕，電機啟動。電機通過傳動機構驅動傳動軸運轉，傳動軸通過連接組件帶動齒條運動，頂窗打開后觸動行程限位器開關，電機停止，該行程運行結束。
該控制箱備有手動控制裝置，如需要中途停止，可以按下停止按鈕，即可停止運行。
齒輪齒條：軌道開窗齒輪，型號L1050實心齒條
2）系統組成
本系統主要包括控制箱及減速電機、傳動部分、行程限位元開關等組件。
● 驅動電機：采用國產優質溫室專用減速電機，功率0.75KW。
● 傳動機構：由與通風窗相連接的鋁合金推拉桿和鍍鋅鋼質傳動軸組成。傳動軸由齒輪齒條系統傳動，減速電機與傳動軸連接方式為專用聯軸器，方便安裝與維護，提高了系統的負荷能力和抗惡劣環境的能力。
水簾外翻窗：
電動外翻窗設置在溫室的一端面，夏季開啟配合濕簾風機實現強制通風降溫，冬季閉合用于水簾外保溫。
